Centra obróbcze CNC Orion

Houfek

Specyfikacja produktu

ORION w podstawowym opracowaniu to trzy osiowe centrum obróbcze z stołem konsolowym lub rastrowym oraz z automatyczną wymianą narzędzi, przeznaczone do produkcji elementów meblarskich, ramów okiennych, drzwi, schodów, detali wnętrz, do wysokości wyrobu obrabianego 150 mm. Podstawową konstrukcję maszyny tworzą elementy spawane z wypalanych detali stalowych, które są następnie, w celu obniżenia naprężenia wewnętrznego, wyżarżane i obrabiane.

Ruch w poszczególnych osiach zapewniają serwosilniki, które napędzają małe koło zębate (oś X) oraz śruby kulkowe (osie Y, Z), dzięki którym poszczególne elementy maszyny poruszają się wzajemnie po kulkowej prowadnicy liniowej. Małe koło zębate, śruby kulkowe oraz prowadnica liniowa są automatycznie smarowane tłuszczem z centralnego agregatu smarującego.

Głównym egregatem frezującym jest elektrowrzeciono chłodzone powietrzem z maks. obrotami 24.000 / min. Wrzeciono wyposażone jest w pneumatycznie sterowane uwolnienie narzędzi z uchwytem stożkowym ISO 30, zaś wirnik wrzeciona ułożony jest w łożyskach ceramicznych.
Prefabrykat poddawany obróbce jest mocowany za pomocą podciśnienia na ręcznie przestawianych konsolach (belkach) jeżdżących po kulkowej prowadnicy liniowej w kierunku osi X z pneumatycznym sterowaniem odaretowania pozycji konsoli. Konsole mogą być wyposażone w zderzaki według wymagań klienta. Do uproszczenia załadowania obszernych prefabrykatów na stół służą listwy pomocnicze wysuwane walcami pneumatycznymi. Alternatywą stołu belkowego jest stały stół rastrowy. Podany stół może być wyposażony w zderzaki oraz próżniowe bloki mocujące.
Stół w wersji podstawowej służy jako jednoplacowy, na życzenie może być rozdzielony także na dwa pola obróbcze. Pompa próżniowa o objętości odsysania powietrza min. 40 m3 / godz służy jako źródło podciśnienia.
Do podstawowego wyposażenia należy magazynek obrotowy narzędzi z ośmioma pozycjami narzędzi. Maks. średnica 150 mm i waga 5 kg.



  • Orion

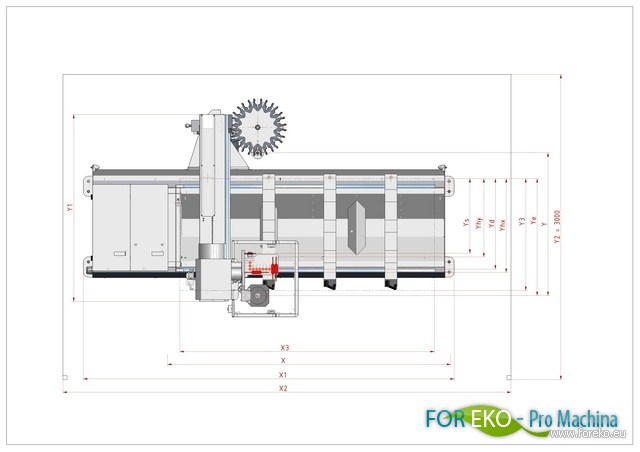

  • Pole robocze
  • Posuw X mm 3320
  • Posuw Y mm 1470
  • Posuw Z mm 250
  • Wymiar obrabianego przedmiotu (X3) mm 2800
  • Wymiar obrabianego przedmiotu (Y3) mm 1100
  • Wymiar obrabianego przedmiotu (Z3) mm 150
  • Cięcie piłką rowkującą (Ys) mm 1455
  • Wiercenie pionowe (Yd) mm 1370
  • Wiercenie poziome Y (Yhy) mm 1100
  • Wiercenie poziome X (Yhx) mm 1305
  • Oś frezująca Y (Ye) mm 1150
  • Posuw
  • Predkość (osa X a Y) m/min 70
  • Predkość ós Z m/min 35
  • Wrzecion główny
  • Moc kW (S6) 4,6-8,0-12,0
  • Max. obroty obr/min 24.000
  • Uchwyt ISO 30
  • C ós opt.
  • Agregat wiertniczy
  • Moc silnika kW 2,2
  • Obroty wrzeciona + piłki rowkującej obr/min 3200
  • Wrzeciona pionowe X+Y Nr. 6+4
  • Wrzeciona poziome Nr. 2+1
  • Średnica piłki rowkującej mm 120
  • Magazynek narzędzi (opt.)
  • Obrotowy magazynek narzędzi Nr. 7 (14)
  • Stol roboczy
  • Ilość pole robocze stołu szt 1 (2 - opt.)
  • Pompa próżniowa - stół rastrowy m3/godz 250
  • Pompa próżniowa – stół belkowy m3/godz 100 (150, 250)
  • Ilość belkow szt 4
  • Zderzaki przednie (opt.) szt 4
  • Instalowane informacje
  • Zainstalowana moc kVA 13
  • Doprowadzenie sprężonego powietrza bar 7
  • Waga kg 3500
  • Rozmiar maszyny bez ogrodzenia
  • X mm 4400
  • Y mm 2400
  • Z mm 2400
  • Rozmiar maszyny z ogrodzeniem
  • X mm 5500
  • Y mm 3500



Parametry są zbliżone , zależne od typu i konfiguracji maszyny.



Wyposażenie standardowe

  • Pole robocze osi X X = 2800 mm
  • Pole robocze osi Y Y = 1100 mm
  • Podniesienie osi Z Z = 250 mm
  • Moc głównego elektrowrzeciona pionowego 8 kW (S6) obroty 24.000 rpm
  • Uchwyt narzędzia ISO 30
  • Elektrowrzeciono chłodzone powietrzem z łożyskami ceramicznymi
  • Manuální mazání
  • Manuální zmiana narzędzi
  • Pompa próżniowa – stół belkowy 100 m3/godz / stół rastrowy 250 m3/godz
  • Stół belkowy (4 szt) z tylnymi zderzakami
  • Stół rastrowy z tylnymi zderzakami
  • Jedno pole robocze stołu
  • System sterowania CNC SIEMENS 840 DSL
  • Software CAM
  • Maksymalna średnica narzędzia 150 mm, maks. waga narzędzia 5 kg
  • Wrzeciona pionowe w osiach X+Y (zakres 32mm) 6+4
  • Wrzeciona poziome w osiach X + Y (zakres 32mm) 2 (double) +1 (double)
  • Agregat piłkowy z tarczą o średnicy 120 mm na głowicy wiercącej w osi X
  • Podniesienie wrzeciona 70 mm
  • Uchwyt narzędzia 10 mm z wymianą manualną
  • Moc silnika jednostki wiertniczej 2,2 kW; obroty 3.200 obr/min



Wyposażenie opcjonalne

  • Elektrowrzeciono 4,6 kW (S6; maks. 24.000/min.; ISO 30)
  • Elektrowrzeciono 12 kW (S6; maks. 24.000/min.; ISO 30)
  • Przygotowanie do osi C
  • Oś płynnie sterowana C
  • Manuální centrální mazání
  • Automatické centrální mazání
  • Obrotowy magazynek narzędzi 7 pozycji
  • Obrotowy magazynek narzędzi z 14 pozycjami
  • Belka stołu 1 ks
  • Przednie zderzaki na stole 4 szt
  • Drugie pole robocze stołu
  • Dodatkowe wyjścia sprężonego powietrza 4x ø 6
  • Dodatkowe wyjścia próżni 4x ø 10
  • Pompa próżniowa 150 m3/godz
  • Pompa próżniowa 250 m3/godz
