PREMIUM Automatyczna dwutarczowa ostrzarka CNC pił tarczowych widiowych
ABM
Specyfikacja produktu
Automatyczna dwutarczowa ostrzarka PREMIUM, z 5-cioma osiami CNC, dla kompletnej obróbki grzbietu oraz czoła zębowego w jednym cyklu roboczym.
5 osi z napędem serwo, chłodzenie olejem, sterowanie PC, 15″ wyświetlacz LCD, możliwość ostrzenia wszystkich kształtów zębowych: profilów grzbietowych oraz czołowych podczas jednego cyklu; automatyczny pomiar, kompensacja i rozpoznawanie danych zębowych.
PREMIUM jest szybką, sterowaną komputerowo, posiadającą jeden wbudowany centralny agregat do ostrzenia czoła i grzbietu zębowego. Ostrzarka PREMIUM gwarantuje gładki profil zębowy czoła i grzbietu dla wszystkich typów kształtów zębowych pił tarczowych widiowych (TCT).
Dane techniczne
- Kompletne ostrzenie czoła i grzbietu zębowego w jednym cyklu roboczym,
- 5 osi z napędem serwo, sterowanymi numerycznie CNC (osi A, B, X, Y, Z),
- Pomijanie złamanych/brakujących zębów,
- Ostrzenie nowo umieszczonych zębów,

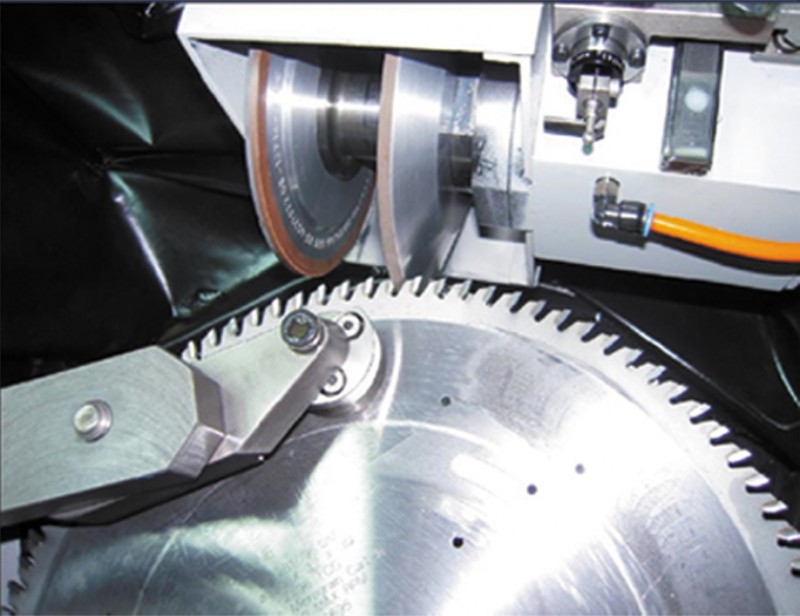

- Zastosowanie dwóch tarcz szlifierskich,
- Manualna oś W do regulacji uchwytu piły tarczowej,
- Manualna oś D dla ręcznej regulacji skosu głowicy,
- Ekran operacyjny w języku polskim,
- Sterowanie komputerowe,
- System operacyjny Windows,
- Możliwość wyboru programów szlifierskich z panelu sterowania,
- Ostrzenie wszystkich dostępnych typów profili zębowych w jednym cyklu,
- Zintegrowany końcówka pomiarowa,
- Automatyczne wyznaczenie grubości ostrza piły, zarówno poprzez końcówkę pomiarową lub ręczne wprowadzenie wartości w panelu sterowania,
- Automatyczne wyznaczenie kompensacji, poprzez końcówkę pomiarową,
- Automatyczne wyznaczenie grubości rzazu piły, poprzez końcówkę pomiarową,
- Automatyczne gromadzenie danych kątowych profili czołowych i grzbietowych zębów, poprzez końcówkę pomiarową,
- Wyświetlacz LCD panelu sterowania,
- Maksymalna średnica zewnętrzna piły 610 mm
- Pneumatyczny zacisk ostrza,
- Całkowicie zamknięta kabina, dla bezpieczeństwa operatora,
- Prosta w obsłudze,
- Sztywna podstawa,
- Zmienna prędkość ostrzenia,
- Ergonomiczna konstrukcja kabiny dla łatwego wkładania i wyjmowania ostrza,
- Niezależna regulacja ostrzenia i prędkości indeksowania,
- Zintegrowany odciąg powietrza,
- Przystosowana do chłodzenia ostrza olejem,
- Maszyna zgodna z normami bezpieczeństwa CE.
Zewnętrzna średnica piły tarczowej 100 – 610 mm (opcjonalnie 80 mm)
Średnica otworu piły tarczowej Min. 10 mm
Grubość ostrza Maks. 8 mm
Podziałka zębów piły Maks. 110 mm
Kąt szlifowania -10˚ – +45˚
Maks. kąt styczny +25˚
Zewnętrzna średnica tarczy szlifierskiej 160 mm czołowa / 150 mm grzbietowa
Średnica otworu tarczy szlifierskiej 32 mm
Prędkość pracy Zmienna od 0,5 mm/s do 20 mm/s
Przepływ płynu chłodzącego 75 l/min
Pojemność zbiornika chłodziwa 120 l
Prędkość posuwu 15 zębów/min
Ilość silników 8
Moc całkowita ~5 kW
Napięcie operacyjne 380V 3 fazy
Waga netto/brutto 2700/2900 kg
Wymiary 200 x 220 x 195 cm
