UTB-H Uniwersalna hydrauliczna ostrzarka narzędzi
ABM
Specyfikacja produktu

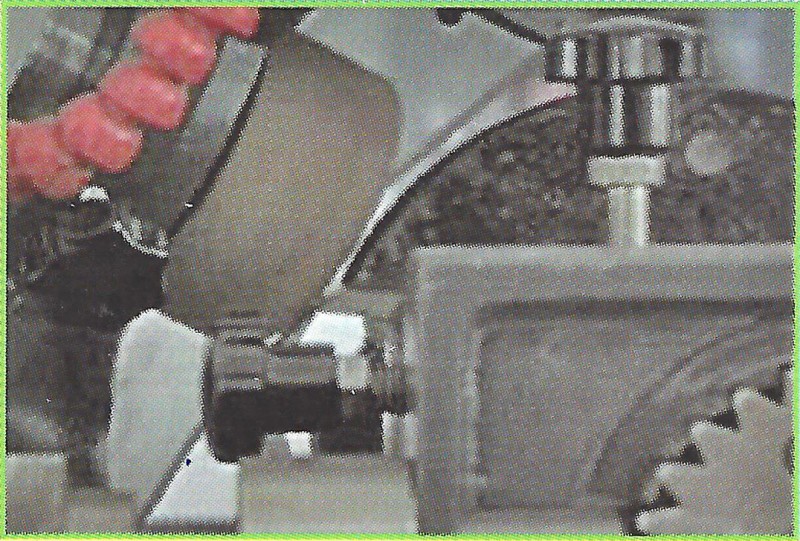

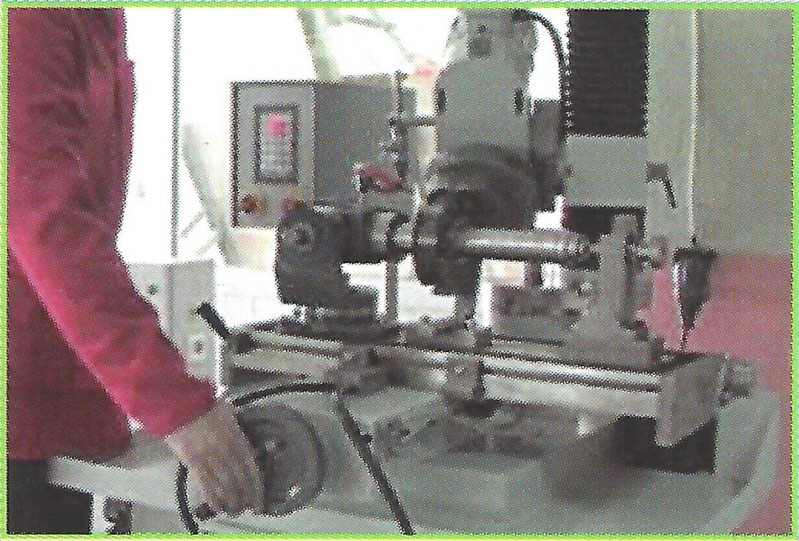

Uniwersalna hydrauliczna ostrzarka UTB-H została specjalnie zaprojektowana do ostrzenia typowych narzędzi używanych w przemyśle drzewnym oraz metalurgicznym. Urządzenie zapewnia czystą i gładką powierzchnię cięcia narzędzi, uzyskaną poprzez liniowe prowadnice szynowe oraz system mocujący. Przesuw po osi X operacji ostrzenia przedniego oraz powrotnego może być niezależnie regulowany. Różne opcjonalne podzespoły zapewniają możliwość ostrzenia frezów panelowych, frezów prostych, frezów profilowych oraz noży do tworzenia łączeń miniwczepowych. Urządzenie kontrolowane mikroprocesorowo, z automatycznym przesuwem osi X ze zmienną prędkością oraz głowicą mocującą (podzielnicą).
Dane techniczne
- Sterowana mikroprocesorowo,
- Wysoka precyzja,
- Regulacja prędkości,
- Hydrauliczne przesuw prawy-lewy po liniowych prowadnicach szynowych,
- Niskonapięciowy 24V panel sterowania,
- 30 mm średnica wrzeciona mocującego narzędzie,
- Ostrzenie formujących głowic frezujących, wszystkich typów frezów profilowych, narzędzi panelowych oraz brzytw i ostrz profilujących,
- W pełni obrotowa 360° podzielnica (głowica mocująca),
- Maksymalna długość ostrzenia do 240 mm,
- Opcjonalnie agregat do ostrzenia noży do tworzenia łączeń miniwczepowych,
- Maszyna zgodna z normami bezpieczeństwa CE.
Pręd. obr. tarczy szlifierskiej 3000 obr./min
Maks. średnica obrotu na osi 250 mm
Kąt pochyłu silnika ostrzącego ±45˚
Maks. średnica obrabianego narzędzia 350 mm
Ruch stołu w osi X/Y 250/200 mm
Obrót podzielnicy 360˚
Wyjściowa liczba podziału głowicy 2-3-4-6-8-12
Średnica zewnętrzna tarczy szlifierskiej 150 mm
Średnica otworu tarczy szlifierskiej 20 mm
Przepływ płynu chłodzącego 35 l/min
Pojemność zbiornika chłodziwa ~50 l
Ilość silników 3
Moc całkowita 1,5 kW
Napięcie operacyjne 400V, 3 fazy, 50-60 Hz
Waga netto/brutto 540/565 kg
Wymiary 100x140x190 cm
