Maszyna do cięcia paneli z optymalizacją T-PE 434

Turanlar

Wykonywanie najlepszych cięć oraz bardzo łatwa obsługa interfejsu. Wysokość piły tnącej pozwala na cięcie 4 obrabianych materiałów jednocześnie.

Specyfikacja produktu

Precyzja, prędkość i jakość cięcia oraz łatwość obsługi to tylko niektóre z cech sterowanej komputerowo maszyny T-PE 431 z optymalizacją.

Dzięki funkcji optymalizacji cięcia kontrolowanego komputerowo, która jest dostępna dzięki oprogramowaniu optymalizacyjnemu, gwarantuje ona wykonanie najlepszych cięć oraz bardzo łatwą obsługę interfejsu. To sprawia, że maszyna ta jest lepsza w porównaniu do klasycznych maszyn do cięcia paneli.
Niezależnie działające silniki tnące i nacinające zapewniają doskonałe cięcie. Silnik tnący ma moc 7,5kW, a silnik nacinający 2,2kW.

Wysokość piły tnącej pozwala na cięcie 4 obrabianych materiałów jednocześnie (4x18mm). Wysokości pił tnących i nacinających są regulowane automatycznie względem wysokości obrabianego materiału. Prędkość pił może być w każdym momencie zmieniona w zakresie 45 m/min – 90 m/min. Precyzja przy tej prędkości jest zapewniona przez serwomotor i odpowiednie koła zębate.

Kolejna ważną zaletą tej maszyny jest prosty sposób wymiany pił. Można je z łatwością wymienić kiedy tylko zajdzie taka potrzeba.

Komputer sterujący maszyną posiada oprogramowanie Opticut. Oprogramowanie to pozwala nawet na użycie przedstawień graficznych zaimportowanych z różnych oprogramowań służących do projektowania. Opticut konwertuje te rysunki do odpowiednich list cięcia. Powstałe w ten sposób plany cięcia zostają zastosowane dla materiałów obrabianych w najbardziej odpowiedniej formie.

Funkcje takie jak :

  • Odpowiednia prędkość cięcia
  • Czyszczenie cięcia
  • Wysokość piły
  • Najlepsza prędkość podawania są kontrolowane za pomocą programu Opticut.
  • Nawet najbardziej skomplikowane wymiary mogą być łatwo zaprogramowane.
  • Wymiary i liczbę paneli do pocięcia można łatwo ustalić za pomocą ekranu programu.
  • Możliwe jest także wykonanie cięcia ręcznie.
  • Program sygnalizuje pojawienie się błędu i pokazuje go na ekranie.

Wszystkie te wyżej wymienione funkcje sprawiają, że maszyna do cięcia paneli T-PE 431 z optymalizacją stanowi konkurencję dla maszyn CNC. Jej konkurencyjna cena i wysoka wydajność sprawia, że jest to najlepszy zakup na jaki sobie możesz pozwolić.

Dane techniczne

Napięcie 400 V / 50 Hz
Całkowita energia elektryczna 19 kW
Ciśnienie powietrza 7 Bar
Szerokość cięcia 4200 mm
Długość stołu podawczego 4200 mm
Głębokość cięcia 72 mm
Prędkość przesuwu piły
Zespół noży przód - tył 2-90 m/min.
Prędkość pracy Max. 50 m/min.
Moc silnika piły
Cięcie 11 kW
Nacięcie 2,2 kW
Obroty pił
Piła główna 2200 - 4200 Rpm
Podcinak 6500 Rpm
Rozmiar piły tnącej (fi)355 x (fi)30 x 4,4 z=72
Rozmiar piły nacinającej (fi)180 x (fi)30 x 4,4 z=36 (konik)
Wymagana przestrzeń do pracy maszyny i jej rozmiar 48 m2
Szerokość maszyny 6400 mm
Długość maszyny 7500 mm
Wysokość maszyny 2000 mm
Waga maszyny 5250 Kg



Agregaty

Sterownik PLC
Elektroniczny sterownik, dzięki któremu operator kontroluje pracę wszystkich elementów składowych obrabiarki.

Zespół tnący
Zespół tnący złożony z piły głównej przecinającej pakiet płyt i piły podcinającej zapobiegającej powstawaniu wyszczypań na krawędzi ciętego elementu.

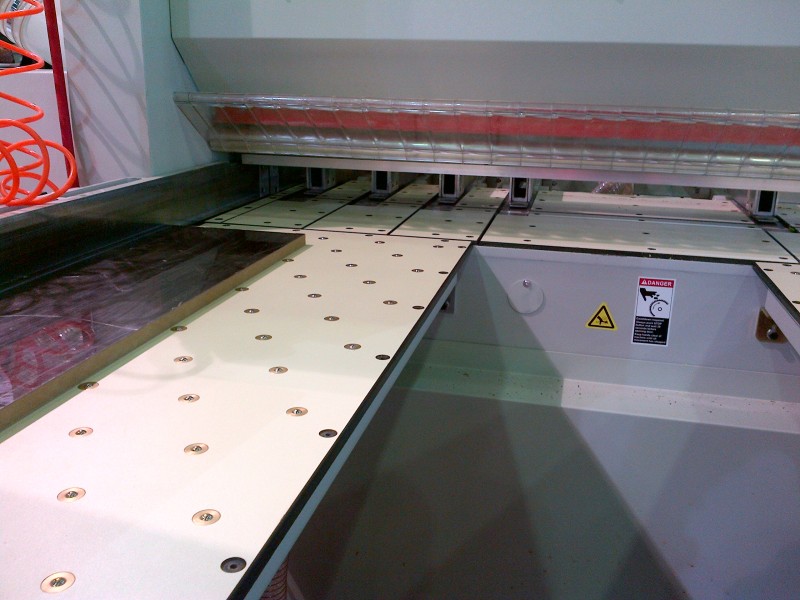

Stoły powietrzne
Stoły powietrzne usytuowane na wejściu do obrabiarki, tworzą powierzchnię do manipulowania pakietem płyt w trakcie procesu cięcia.

Transporter rolkowy
Transporter rolkowy służący do wprowadzania elementów w strefą obróbki.

Chwytaki pneumatyczne
Chwytaki z zaciskiem pneumatycznym, utrzymujące pakiet ciętych płyt podczas cięcia. Poprzez odpowiednie ustawienie kontrolowane przez sterownik PLC cięty materiał uzyskuje żądany wymiar.

Wyrównanie boczne pakietu
Pakiet ułożonych w stos płyt wyrównywany jest poprzez docisk boczny.
